デジカメ式枚数カウンター

製品概要

本製品は、積み重ねられた板状の製品の枚数を、カメラの撮影操作のみで、簡単かつ正確にカウントします。計数用カメラと充電式LEDを固定したユニットを、計数対象の近くに配置し、カメラのシャッターボタンを押すと、離れた位置にあるPCに計数結果が表示されます。

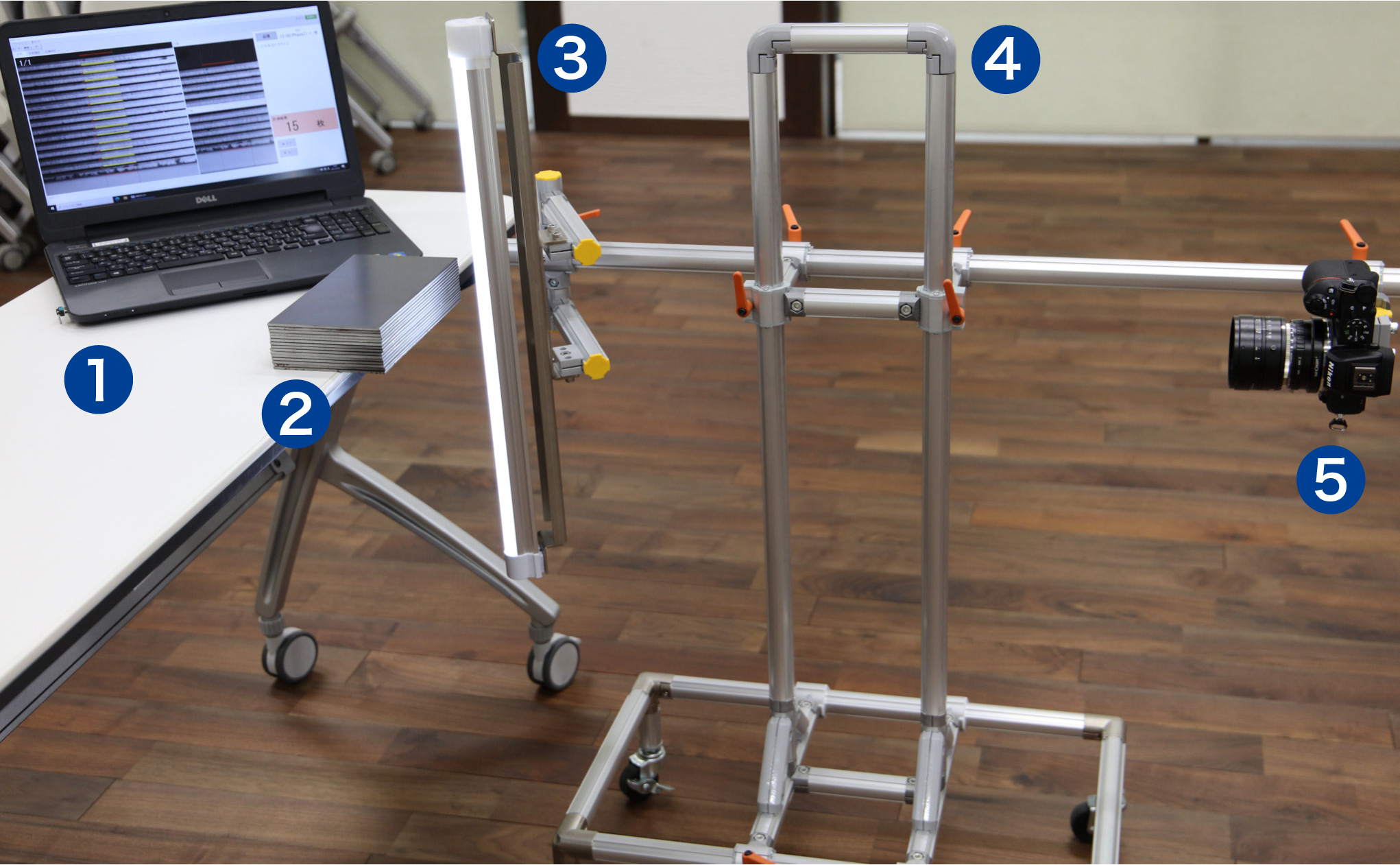

構成イメージ図
  • ①・・・計測用PC
  • ②・・・検査材
  • ③・・・充電式LED
  • ④・・・カメラLED固定ユニット
  • ⑤・・・カメラ

測定能力

項目内容
対象板厚 0.3 ~ 9.0 mm
最小枚数 6枚(品種による)
処理時間 約 10~15秒
最大履歴保存数 15,000件(※)
(※)お使いのPCのストレージ容量や撮影するカメラの画像サイズによって15,000件に達する前に計数できなくなることがあります。

操作手順

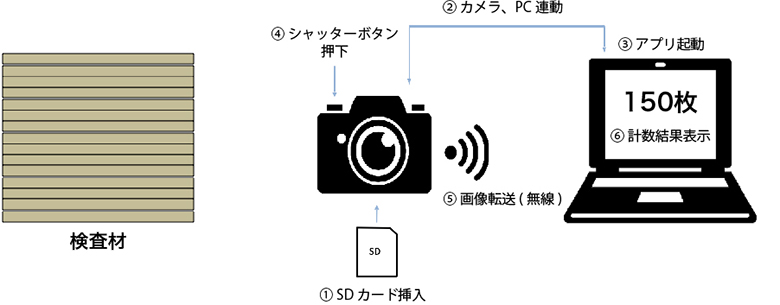

操作手順イメージ図
  1. 1

    SDカード挿入

    画像保存用SDカードをカメラに挿入します

  2. 2

    カメラ、PC連動

    カメラとPCをペアリングさせます

  3. 3

    枚数カウンターアプリ起動

    PCで枚数カウンターアプリを起動します

  4. 4

    シャッターボタン押下

    シャッターボタンを押下し、検査材を撮影します

  5. 5

    画像転送(無線)

    撮影した画像がカメラに搭載された無線機能でPCに転送されます

  6. 6

    計数結果表示

    PCに計数結果が表示されます
